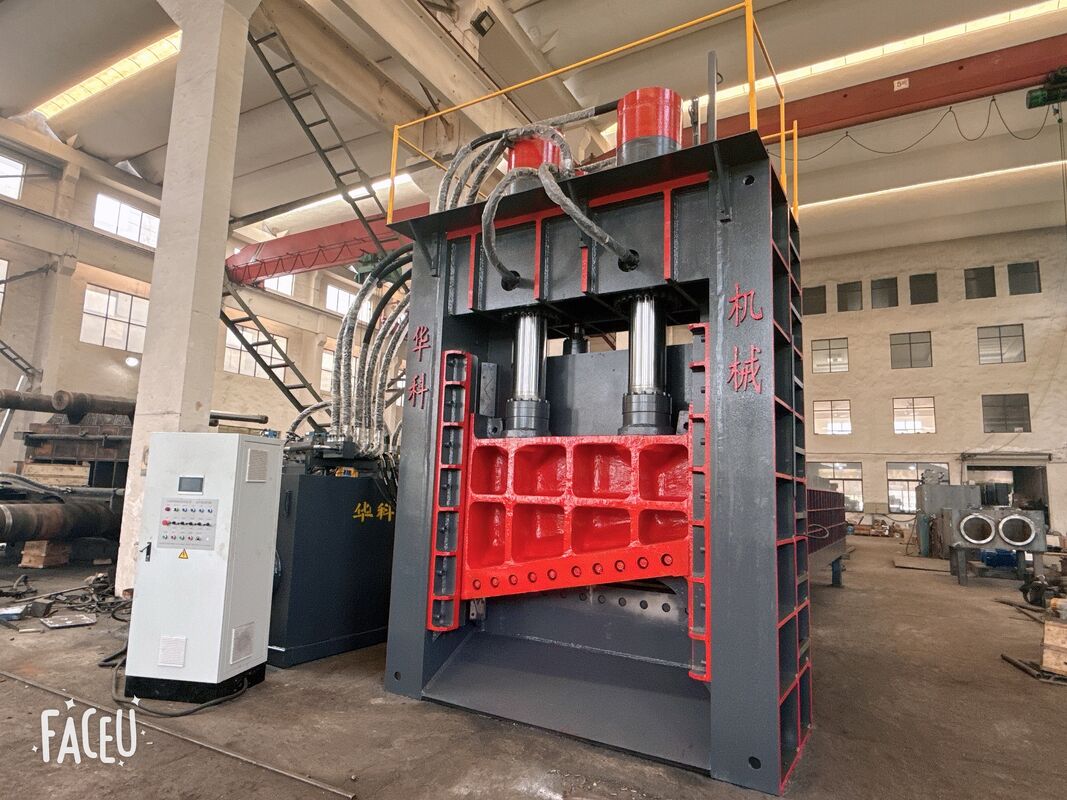

Q91Y-630W آلة قص الخردة المعدنية الهيدروليكية الثقيلة لمعالجة خردة الفولاذ 9-11 TPH

نظرة عامة على المنتج

الQ91Y-630W مقص الخردة المعدنية الهيدروليكية الثقيلةتم تصميمه لقطع الخردة الفولاذية الطويلة والضخمة والكبيرة الحجم إلى قطع أقصر وأكثر قابلية للإدارة. إنها مناسبة لساحات إعادة تدوير الخردة، ومصانع الصلب، والمسابك، ومصانع معالجة المعادن، ومرافق إعادة تدوير النفايات الصناعية.

تجمع الآلة بين أسطوانتين قص رئيسيتين وأسطوانة قص سريعة واحدة، مما يوفر قوة قص مجمعة إجمالية تبلغ655 طن. وهي مجهزة بعلبة تغذية 7000 × 1600 × 900 ملم، أشفرة قطع 1600 ملم، وأسطوانة دفع المواد الخلفية، ونظام التحكم في طول القطع القابل للتعديل. بالنسبة لمعالجة خردة الفولاذ، يتم تقدير الطاقة الإنتاجية الموثقة بشكل متحفظ بـ9-11 طن في الساعة.

المزايا التقنية الرئيسية

قوة قص مجمعة 655 طن

يستخدم Q91Y-630W:

• اسطوانتين قص رئيسيتين، يبلغ وزن كل منهما حوالي 260 طنًا
• أسطوانة واحدة للقص السريع تقدر بحوالي 135 طنًا
• إجمالي قوة القص المجمعة: 655 طن

يوفر هذا التكوين الهيدروليكي القوة المطلوبة لمعالجة خردة الفولاذ الثقيلة، وقطع الألواح السميكة، والفولاذ المستدير، والفولاذ المربع، والمواد الحديدية الصناعية الأخرى ضمن نطاق قوة المادة المحدد.

9-11 طن في الساعة قدرة معالجة خردة الفولاذ

بالنسبة لتطبيقات الصلب الخردة، تتمتع الماكينة بمعدل إنتاج تقديري متحفظ قدره9-11 طن في الساعة.

قد يختلف الإخراج الفعلي اعتمادًا على:

• نوع الخردة
• سمك المادة
• كثافة المواد
• كفاءة التغذية
• طول القطع المطلوب
• خبرة المشغل
• رافعة أو انتزاع سرعة التغذية

تعتمد السعة المذكورة على معالجة خردة الفولاذ ويجب ألا يتم تطبيقها تلقائيًا على الألومنيوم أو النحاس أو الفولاذ المقاوم للصدأ أو غيرها من المواد دون تأكيد منفصل.

صندوق تغذية بطول 7 أمتار للخردة الطويلة

يقيس صندوق التغذية الداخلي:

7000 × 1600 × 900 ملم

صندوق التغذية الذي يبلغ طوله 7 أمتار مناسب لاستقبال المواد الخردة الطويلة والضخمة. يساعد هذا التصميم على تقليل الحاجة إلى القطع المسبق اليدوي الزائد قبل أن تدخل المادة في عملية القص.

قد تشمل المواد النموذجية ما يلي:

• قطع فولاذية طويلة
• خردة لوحة الصلب
• خردة الصلب الهيكلي
• جولة الصلب
• فولاذ مربع
• هدم الصلب
• مخلفات إنتاج الصلب الصناعي

يدعم صندوق التغذية الطويل أيضًا التغذية المنظمة ودفع المواد المرحلية نحو غرفة القطع.

شفرة قطع بعرض 1600 ملم

الآلة مجهزة بطول الشفرة 1600 ملم وعرض القص 1600 ملم.

تسمح فتحة القطع الواسعة بوضع قطع مختلفة من الخردة عبر منطقة القطع وتدعم معالجة خردة الفولاذ الضخمة أو غير المنتظمة.

الحد الأدنى الموثق لارتفاع فتحة القص هو550 ملم، وزاوية القص هي10.5 درجة.

نظام تغذية المواد بالدفع الخلفي

يستخدم Q91Y-630W أسطوانة هيدروليكية خلفية لدفع المواد الخردة نحو غرفة القطع.

مواصفات نظام دفع المواد

• نموذج اسطوانة الدفع: YG220/160-7000
• شوط الاسطوانة: 7000 ملم
• أقصى قوة دفع: 1350 كيلو نيوتن
• قوة الدفع التقريبية: 135 طنًا
• سرعة الدفع: 300 ملم/ثانية
• طريقة الدفع: دفع الاسطوانة الخلفية
• طول القطع: قابل للتعديل
• نظام التحكم في الطول: متضمن

يساعد تصميم الدفع الخلفي على نقل الخردة الطويلة والمختلطة عبر صندوق التغذية دون الاعتماد بشكل كامل على إعادة التموضع اليدوي. يسمح نظام طول القطع القابل للتعديل للمشغل بالتحكم في الحجم التقريبي للمادة المقطوعة وفقًا لمتطلبات النقل أو التخزين أو شحن الفرن.

نظام حفظ المواد الهيدروليكية

قبل شوط القطع الرئيسي، يقوم نظام حفظ المواد بضغط الخردة إلى موضع أكثر استقرارًا.

الآلة مزودة بأسطوانتين لحمل المواد.

معلمات عقد المواد

• نموذج الاسطوانة: YG200/140-950
• الكمية: 2 سلندر
• الحد الأقصى للدفع: 800 كيلو نيوتن لكل أسطوانة
• قوة الإمساك التقريبية: 80 طنًا لكل أسطوانة
• إجمالي القوة القابضة: حوالي 160 طنًا
• سفر الاسطوانة: 900 ملم

يساعد نظام الإمساك على تثبيت الخردة السائبة أو غير المنتظمة قبل القص، مما يقلل من حركة المواد أثناء دورة القطع.

قدرة القطع المرجعية

يحدد PDF قدرات القطع المرجعية للصلب الذي لا تتجاوز قوة الشد فيه:

Δب ≥ 450 ميجا باسكال

في ظل حالة قوة المادة المحددة، تتضمن الأحجام المرجعية الموثقة ما يلي:

وينبغي التعامل مع هذه القيم على أنها قدرات مرجعية في ظل الحالة المادية المذكورة. قد يختلف أداء القطع الفعلي وفقًا لدرجة المادة والشكل وموضع التغذية وحالة الشفرة وطريقة التشغيل.

المواصفات الفنية الرئيسية

تم توثيق تردد قص الحمل الفارغ على أنه3-4 مرات في الدقيقةويجب عدم الخلط بينه وبين دورة الإنتاج المحملة الفعلية.

تكوين المحرك والمضخة الهيدروليكية

يستخدم نظام الطاقة الهيدروليكي ثلاثة محركات رئيسية وثلاث مضخات هيدروليكية.

المحرك الرئيسي

• الموديل: YE-225M-4
• الطاقة المقدرة: 45 كيلو واط لكل محرك
• الكمية: 3 مجموعات
• إجمالي قوة المحرك الرئيسي: 135 كيلو واط
• السرعة المقدرة: 1440 دورة في الدقيقة

مضخة هيدروليكية

• الموديل: A4V-250
• الكمية: 3 مجموعات
• الضغط المقدر: 31.5 ميجا باسكال
• الإزاحة الاسمية: 250 مل/ص

تم تحديد ضغط عمل النظام الهيدروليكي بما لا يزيد عن25 ميجا باسكال، في حين أن الضغط المقنن للمضخة الهيدروليكية هو31.5 ميجا باسكال. هذه قيم فنية مختلفة ولا ينبغي معاملتها على أنها نفس المعلمة.

نظام التبريد للتشغيل الهيدروليكي

يشتمل Q91Y-630W على نظام تدوير تبريد الماء للوحدة الهيدروليكية.

مواصفات نظام التبريد

• موديل مضخة التبريد: 65-125A-2.2
• قوة مضخة التبريد: 2.2 كيلو واط
• السرعة المقدرة: 1450 دورة في الدقيقة
• التدفق الاسمي: 200 لتر/دقيقة
• الضغط الاسمي: 0.63 ميجا باسكال
• موديل مبرد الماء: BB60H-20
• الكمية: 1 مجموعة

يدعم نظام التبريد إدارة درجة حرارة الزيت الهيدروليكي أثناء التشغيل الصناعي.

PLC وتشغيل التحكم عن بعد

الآلة مجهزة بنظام التحكم PLC والتشغيل عن بعد.

تتضمن مكونات التحكم الرئيسية المدرجة في المواصفات ما يلي:

• اومرون CP1E-سلسلة PLC
• اومرون مفاتيح الحد
• عرض النص XINJIE
• المكونات الكهربائية ديليكسي
• ييتشنغ صمامات الملف اللولبي
• Xingcheng ألواح التآكل الفولاذية الخاصة

تسمح وظيفة التحكم عن بعد للمشغل بإدارة إجراءات الماكينة من موضع العمل المناسب. وهذا يمكن أن يقلل الحاجة إلى البقاء بالقرب من منطقة القطع أثناء التشغيل العادي.

التطبيقات المناسبة

يمكن استخدام ماكينة قص الخردة المعدنية الهيدروليكية Q91Y-630W في الصناعات التالية:

ساحات إعادة تدوير الخردة المعدنية

يمكن للآلة معالجة الخردة الحديدية الطويلة والضخمة وغير المنتظمة إلى أقسام أقصر لفرزها أو تخزينها أو نقلها أو إعادة بيعها.

مصانع الصلب

يمكن لمصانع الصلب استخدام الآلة لتحضير مواد الخردة قبل شحن الفرن.

المسابك

قد تستخدم المسابك الآلة لتقليل أبعاد خردة الفولاذ وإعداد تغذية فرن أكثر قابلية للإدارة.

مصانع معالجة المعادن

يمكن معالجة قطع الألواح الفولاذية وبقايا الإنتاج والخردة الهيكلية وغيرها من النفايات المعدنية الصناعية قبل إعادة تدويرها.

معالجة خردة الهدم

يمكن تقصير الهياكل الفولاذية الطويلة ومخلفات الهدم قبل النقل أو المعالجة الإضافية.

المواد النموذجية

الآلة مخصصة بشكل أساسي لمعالجة الخردة الحديدية.

قد تشمل المواد المناسبة ما يلي:

• خردة لوحة الصلب
• قطع فولاذية ثقيلة
• خردة فولاذية مستديرة
• خردة فولاذية مربعة
• خردة الصلب الهيكلي
• أقسام فولاذية طويلة
• النفايات الفولاذية الصناعية
• هدم الصلب
• خردة حديدية ثقيلة مختلطة

يجب التأكد من أبعاد المواد ودرجة الفولاذ وقوة الشد والشكل وطريقة التغذية قبل اختيار الماكينة.

كيف يعمل مقص الخردة المعدنية Q91Y-630W

الخطوة 1: تحميل الخردة

يتم تحميل خردة الفولاذ في صندوق التغذية 7000 مم بواسطة الرافعة أو المسكة الهيدروليكية أو الحفار أو معدات التحميل المناسبة الأخرى.

الخطوة 2: دفع المواد

تقوم الأسطوانة الهيدروليكية الخلفية بدفع الخردة نحو غرفة القص. يمكن للمشغل ضبط مسافة التغذية وفقًا لطول القطع المطلوب.

الخطوة 3: عقد المواد

تقوم أسطوانتين هيدروليكيتين بالضغط على الخردة وتثبيتها قبل القطع.

الخطوة 4: القص الهيدروليكي

تعمل أسطوانات القص الرئيسية وأسطوانة القص السريعة على دفع الشفرة عبر المادة.

الخطوة 5: تفريغ المواد

بعد القطع، تسقط أقسام الخردة الأقصر من منطقة القطع ويمكن جمعها للنقل أو التخزين أو شحن الفرن.

الخطوة 6: المعالجة المتكررة

تقوم الأسطوانة الخلفية بدفع المواد المتبقية، وتكرر الآلة دورة القطع.

فوائد لعمليات معالجة الخردة

تقليل الاعتماد على القطع باللهب اليدوي

غالبًا ما تتطلب الخردة الطويلة أو الضخمة قطعًا مسبقًا قبل النقل أو استخدام الفرن. يمكن أن يؤدي القص الهيدروليكي إلى تقليل الاعتماد على القطع اليدوي باللهب للمواد المناسبة.

المزيد من أبعاد الخردة التي يمكن التحكم فيها

يساعد نظام الدفع والتحكم في الطول القابل للضبط على إنتاج أقسام خردة أقصر يسهل تخزينها ونقلها وتغذيتها في المعدات النهائية.

سعة تغذية كبيرة

يمكن لصندوق التغذية مقاس 7000 × 1600 × 900 مم أن يستقبل الخردة الطويلة والضخمة، مما يقلل الحاجة إلى قطع كل قطعة قبل التحميل.

القوة الهيدروليكية الثقيلة

تدعم قوة القص المجمعة البالغة 655 طنًا معالجة خردة الفولاذ الثقيلة ضمن حدود قوة الشد والحجم المحددة.

مناسبة لأحجام الخردة الصناعية

مع معدل إنتاج خردة الفولاذ الموثق الذي يبلغ 9-11 طنًا في الساعة، فإن الماكينة مخصصة لعمليات إعادة التدوير التي تتطلب قدرة معالجة أعلى من مقصات التمساح الصغيرة أو معدات القطع اليدوية.

معلومات الشحن

يتم فصل الآلة إلى أقسام رئيسية للنقل.

يتضمن اقتراح الشحن الموثق حاوية ذات حامل مسطح بطول 40 قدمًا مع متطلبات محتملة للعرض الزائد أو الارتفاع الزائد، بالإضافة إلى حاويات إضافية لأقسام الماكينة الأخرى. يجب تأكيد الاختيار النهائي للحاوية وفقًا لمسار الشحن وحدود الناقل ومتطلبات الميناء وأبعاد التعبئة النهائية.

لماذا تختار ماكينة قص الخردة المعدنية الهيدروليكية Q91Y-630W؟

يوفر Q91Y-630W مزيجًا عمليًا من قوة القص الثقيلة، وقدرة تغذية المواد الطويلة، والدفع الهيدروليكي، والتحكم PLC، وإنتاج خردة الصلب الصناعية.

الأسباب الرئيسية للنظر في هذا النموذج ما يلي:

• قوة قص مجمعة 655 طن
• 9-11 طن في الساعة قدرة الصلب الخردة الموثقة
• صندوق تغذية بطول 7000 ملم
• عرض القطع 1600 ملم
• قوة دفع خلفية 135 طن
• تحكم بطول القطع قابل للتعديل
• ما يقرب من 160 طنًا من قوة الاحتفاظ بالمواد
• PLC وتشغيل جهاز التحكم عن بعد
• نظام تداول تبريد المياه
• تخصيص إمدادات الطاقة

الأسئلة المتداولة

ما هي القدرة الإنتاجية للQ91Y-630W؟

يتم تقدير الطاقة الإنتاجية الموثقة بشكل متحفظ بـ9-11 طن في الساعة للصلب الخردة. يعتمد الإنتاج الفعلي على كثافة الخردة والأبعاد وكفاءة التغذية وطول القطع المطلوب.

ما هي قوة القص الإجمالية؟

تستخدم الآلة أسطوانتين قص رئيسيتين بوزن 260 طنًا وأسطوانة قص سريعة واحدة بوزن 135 طنًا. يسرد ملف PDF إجمالي قوة القص المجمعة655 طن.

ما هو حجم صندوق التغذية؟

حجم صندوق التغذية الداخلي هو7000 × 1600 × 900 ملم.

ما هو عرض شفرة القطع؟

طول شفرة القطع وعرض القص كلاهما1600 ملم.

هل يمكن تعديل طول القطع؟

نعم. يشتمل نظام دفع المواد الخلفي على وظيفة التحكم في طول القطع، مما يسمح للمشغل بضبط مسافة التغذية.

ما هي المواد التي يمكن للآلة معالجتها؟

تم تصميم الماكينة بشكل أساسي لخردة الفولاذ. الحالة المرجعية الموثقة هي الفولاذ الذي لا تزيد قوة الشد فيه450 ميجا باسكال.

هل يمكنها قطع الفولاذ المستدير والفولاذ المربع؟

في ظل ظروف قوة المادة الموثقة، تشمل قدرات القطع المرجعية ما يلي:

• فولاذ مستدير يصل إلى Ø130 مم
• فولاذ مربع يصل إلى 120 × 120 مم
• ألواح فولاذية تصل إلى 60 × 600 مم

هل الآلة أوتوماتيكية بالكامل؟

تشتمل الآلة على التحكم PLC، والتشغيل عن بعد، والدفع الهيدروليكي، وإمساك المواد، والتحكم في الطول. ومع ذلك، فإن الوثيقة المتوفرة لا تصفه بأنه خط إنتاج آلي بدون طيار بالكامل.

هل يمكن تخصيص الجهد؟

نعم. المواصفات القياسية هي380 فولت، 3 مراحل، 50 هرتزويمكن تخصيص مصدر الطاقة وفقًا للمتطلبات الكهربائية المحلية للعميل.

طلب عرض فني

للتوصية بقص الخردة المعدنية الهيدروليكية الصحيحة، يرجى تقديم ما يلي:

• صور أو مقاطع فيديو للقصاصة
• نوع المادة ودرجة الفولاذ
• الحد الأقصى لأبعاد المواد
• سمك المادة
• القدرة الإنتاجية المطلوبة في الساعة أو في اليوم الواحد
• طول القطع المطلوب
• الجهد والتردد المحلي
• ميناء الوجهة

على أساس هذه المعلومات، يمكن لشركة Jiangyin Huake Machinery Equipment إعداد التكوين المناسب للآلة، والاقتراح الفني، وخطة الشحن، وعروض الأسعار.
