PLC-Controlled Hydraulic Scrap Metal Shear with Water-Cooled Power System (محرك تحكم هيدروليكي للقطع المعدنية مع نظام توليد الكهرباء المبرد بالماء)

عنوان SEO:PLC-Controlled Hydraulic Scrap Shear with Water Cooling (مقطع القطع الهيدروليكي المتحكم به مع تبريد المياه)
وصف تعديلي:يحتوي Q91Y-630W على Omron PLC control، والتشغيل عن بعد، وثلاثة محركات 45kW، ومضخات A4V-250، ونظام تبريد مياه هيدروليكي.

التحكم المتكامل لمعالجة الخردة الثقيلة

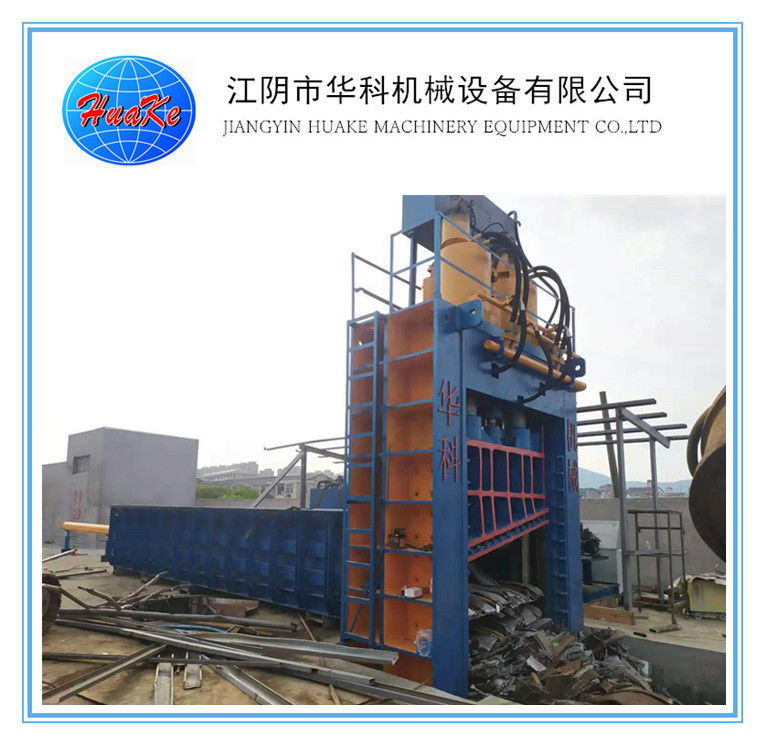

الـQ91Y-630W PLC-controlled hydraulic scrap metal shear أجهزة القطع المعدنية الهيدروليكيةيجمع بين القطع الهيدروليكي، والحفاظ على المواد، والدفع الخلفي، وتعديل الطول ضمن نظام تحكم واحد.

المواصفات المقدمة تحددأومرون CP1E-series PLC، XINJIE text display، Omron limit switches، Delixi electrical components، and Yicheng solenoid valves.

كما تدعم الآلة عملية التحكم عن بعد، مما يسمح بتحكم الحركات ذات الصلة من موقع تشغيل مناسب.

التكوين الرئيسي للطاقة الهيدروليكية

تستخدم الآلة ثلاثة محركات كهربائية رئيسية.

يتم تشغيل النظام الهيدروليكي بواسطة ثلاث مضخات A4V-250.

The documented hydraulic-system working pressure is no more than 25MPa. الرقم 31.5MPa يشير إلى ضغط المضخات المقيّم ويجب ألا يتم تقديمه كضغط تشغيل طبيعي.

حركة التبريد بالماء

يضع القطع الهيدروليكي حمولة مستمرة على نظام الزيت. تشمل Q91Y-630W وحدة تداول تبريد الماء.

تتضمن تكوين التبريد:

• 65-125A-2.2 مضخة الدورة
• 2.2kW طاقة المضخة
• سرعة مقيّمة 1450rpm
• 200L/min تدفق اسمي
• 0.63MPa ضغط اسمي
• BB60H-20 تبريد المياه

يتم سرد طاقة النظام المثبتة الإجمالية على أنها 137.2 كيلوواط ، حيث يتم دمج المحركات الرئيسية الثلاثة التي تبلغ 45 كيلوواط مع مضخة التبريد التي تبلغ 2.2 كيلوواط.

حركات الآلة المنسقة

The control system manages several hydraulic actions: نظام التحكم يدير عدة إجراءات هيدروليكية:

1. تغذية مواد الأسطوانة الخلفية
2. تحديد موقع الطول المادي
3. الهيدروليكية
4. حركة الشفرة
5. إرجاع الأسطوانة
6. تسلسل القطع المتكرر

هذه العملية المنسقة هي أكثر ملاءمة لمعالجة الخردة الصناعية من المعدات التي تتطلب أن يتم التحكم في كل حركة بشكل مستقل.

وتدعم الوثيقة PLC وتشغيل التحكم عن بعد، ولكنها لا تصف النظام على أنه خط تلقائي غير مأهول بالكامل.

التخصيص الكهربائي

المواصفات الكهربائية القياسية هي:

380 فولت، ثلاثي المراحل، 50 هرتز

الوثيقة تنص على أن مواصفات الطاقة الأخرى يمكن تخصيصها. يجب على العملاء توفير التيار الكهربائي المحلي، والتردد، ومتطلبات المرحلة، والمعايير الكهربائية المعمول بها قبل الإنتاج.

المستخدمون المناسبون

This configuration is relevant to: هذا التكوين له صلة بما يلي:

• محطات إعادة تدوير الخردة
• مصانع الصلب
• مصانع الصهارة
• مصانع تصنيع الصلب
• مرافق استعادة المعادن الصناعية

يعمل نظام PLC والتحكم عن بعد ووحدة الطاقة الهيدروليكية ودورة التبريد معًا لدعم قطع الخردة الثقيلة المتكررة. يجب أن يكون اختيار الآلة لا يزال مبنيًا على حجم المواد ،قوة الفولاذ، loading method، and required processing capacity.
