| الاسم التجاري: | huake |
| رقم الموديل: | Y81-QF-630 |
| موك: | 1 مجموعة |
| السعر: | by negotiation |
| موعد التسليم: | 45 -50 يوما |
| شروط الدفع: | خطاب الاعتماد، تي/تي |

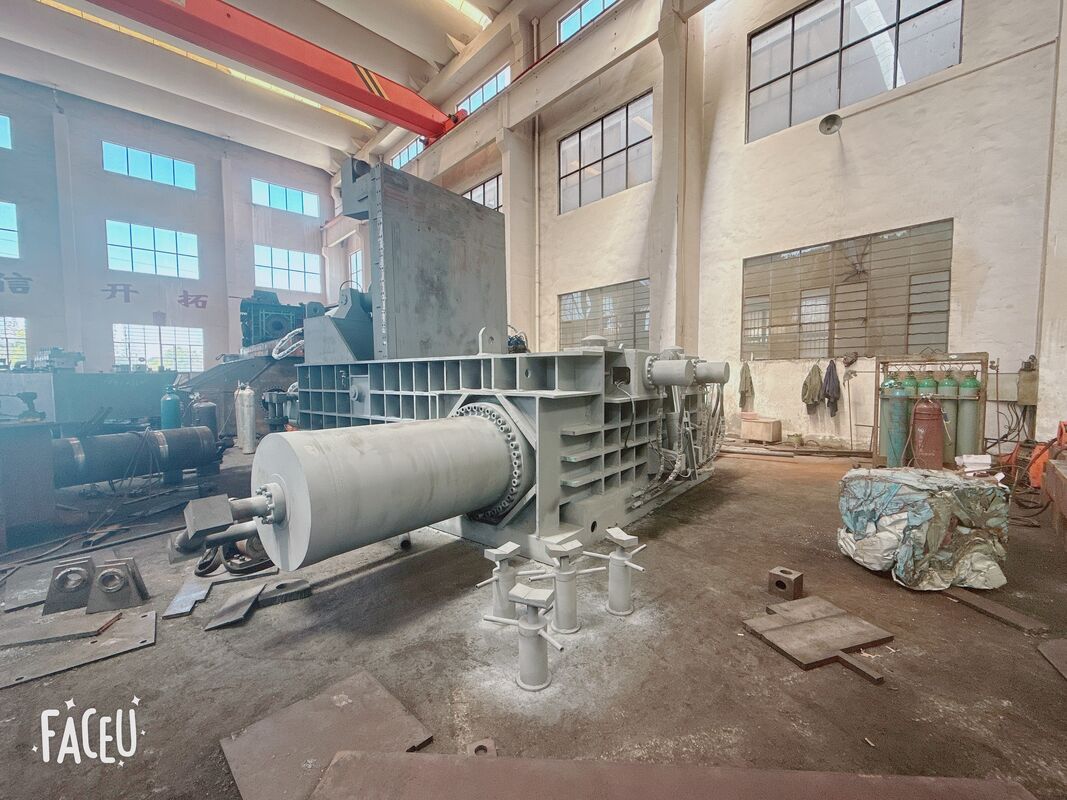

ال Y81-QF-630 هو محول هيدروليكي للخردة المعدنية ثقيل المهام والذي تم تطويره لتطبيقات إعادة تدوير المعادن الكبيرة وتجهيز الخردة.
الآلة مجهزة بمحرك كبيرغرفة الضغط 3500 × 3000 × 1300 مم، أسطوانتين ضغط رئيسيتين، أسطوانتين ضغط جانبيين ونظام تفريغ بال هيدروليكية.
مع قطر عرضي من700 × 700 مموالطول القابل للتعديل من600 إلى 2000 مم، يمكن للآلة ضغط قطعة الفولاذ الضخمة إلى حزم كثيفة وقابلة للإدارة للنقل والتخزين وتحميلها في الفرن.
يتبنى Y81-QF-630 التحكم التلقائي PLC والتشغيل عن بعد ، مما يساعد المشغلين على التحكم في عمليات الضغط وتفريغ البول من موقف عمل أكثر أمانًا.
تستخدم الآلة أسطوانتين ضغط رئيسيين بدفع اسمي يبلغ 6300 كيلون. توفر أسطوانتان ضغط جانبيين ضغطًا إضافيًا من جانب الغرفة.
هذا التصميم الضغط متعدد الاتجاهات يساعد على تقليل حجم الخردة الضخمة وتشكيل الكتلة المعدنية المستطيلة المدمجة.
مقياسات غرفة الضغط:
3500 × 3000 × 1300 مم
فتحة التغذية الكبيرة مناسبة للتعامل مع الخردة المعدنية الضخمة وغير المنتظمة. يمكن تحميل المواد في الغرفة بواسطة رافعة أو حامل أو حفرة أو معدات أخرى للتعامل مع المواد.
القطع العرضي القياسي للشفرة هو:
700 × 700 مم
يمكن تعديل طول الصفيحة من حوالي:
600 إلى 2000 مم
يسمح الطول القابل للتعديل للمشغل بمطابقة وزن الطوق وأبعاده مع متطلبات النقل أو التخزين أو شحن الفرن.
بالنسبة لقطع الصلب المناسبة ، يمكن أن تصل كثافة البلاء النهائية إلى:
≥2000 كجم/م3
تعتمد الكثافة الفعلية للشريط على نوع القطع، سمكها، شكلها وكثافتها الأولية.
يسيطر على Y81-QF-630 بواسطة نظام PLC ويدعم التشغيل عن بعد.
نظام التشغيل يتحكم في عمليات الضغط الرئيسية، الضغط الجانبي، غطاء الغرفة، القفل وتفريغ العلب.
تساعد الأتمتة في توحيد دورة التكرير وتقليل الاعتماد على تشغيل الصمام الهيدروليكي اليدوي.
بعد الضغط، يتم تفريغ العصا النهائية من الجزء الأمامي من الآلة بواسطة أسطوانة تحويل العصا الهيدروليكية.
طريقة التفريغ هذه مناسبة لترتيب جهاز التعبئة مع معدات جمع الكرات أو الوزن أو النقل أسفل النهر.
| المعلم | المواصفات |
|---|---|
| نموذج الجهاز | Y81-QF-630 |
| نوع الجهاز | أجهزة تحميل هيدروليكية للقطائع المعدنية الثقيلة |
| قوة الضغط الرئيسية | 6300 kN |
| كمية البلاستيك الرئيسي | 2 أسطوانات |
| نموذج الاسطوانة الرئيسية | YG550/390 |
| ضربة الاسطوانة الرئيسية | 1150 ملم |
| قوة الضغط الجانبي | 3150 kN × 2 |
| كمية البلاستيك الجانبي | 2 أسطوانات |
| نموذج الاسطوانة الجانبية | YG400/310 |
| ضربة الاسطوانة الجانبية | 2950 ملم |
| قوة غطاء الغرفة | 1250 kN × 2 |
| نموذج أسطوانة غطاء الغرفة | YG240/160 |
| ضربة أسطوانة غطاء الغرفة | 2360 ملم |
| قوة قفل الباب | 800 كلن × 2 |
| نموذج أسطوانة قفل الباب | YG200/120-80 |
| ضربة أسطوانة قفل الباب | 80 ملم |
| قوة تفريغ البال | 800 كيلون |
| نموذج أسطوانة تفريغ الحبل | YG200/140 |
| ضربة أسطوانة تفريغ الحبل | 350 ملم |
| حجم غرفة الضغط | 3500 × 3000 × 1300 مم |
| الحجم | (600~2000) × 700 × 700 مم |
| كثافة الحديد | ≥2000 كجم/م3 |
| ضغط العمل الهيدروليكي | ≤25 MPa |
| الطاقة المثبتة الإجمالية | 135 كيلوواط |
| وقت دورة عدم الحمل | حوالي 110 ≈ 120 ثانية |
| طريقة العمل | التحكم عن بعد والتحكم التلقائي بـ PLC |
| طريقة تفريغ البال | تفريغ الدوران الهيدروليكي الأمامي |
| إمدادات الطاقة | 415 فولت، ثلاث مراحل، 50 هرتز |
| قوة المحرك الرئيسي | 45 كيلوواط × 3 |
| سرعة المحرك الرئيسية | 1470 دورة/دقيقة |
| نموذج المضخة الهيدروليكية | A4V-250 |
| ضغط المضخة | 31.5 مبا |
| نقل المضخة | 250 مل/شهر |
| كمية المضخة الهيدروليكية | 3 وحدات |
| نظام تبريد الزيت | جهاز تبريد المياه GLB-25 |
| سعة خزان النفط | 5000 لتر |
| ملء الزيت الهيدروليكي الموصى به | حوالي 4500 لتر |
| أبعاد الجهاز بشكل عام | 9500 × 8555 × 3085 مم |
| الارتفاع مع فتح الغطاء | حوالي 4660 ملم |
| منطقة المعدات الموصى بها | 10.2 × 9.8 م |
| الوزن الإجمالي للجهاز | حوالي 90 طن |
| طريقة الشحن الموصى بها | سفينة الحمولة |
تم تصميم النظام الهيدروليكي حول ثلاثة محركات 45 كيلوواط وثلاث مضخات هيدروليكية A4V-250.
كل مضخة هيدروليكية لديها ضغط اسمي 250 مل / ساعة وضغط اسمي 31.5 MPa. يتم التحكم في ضغط عمل النظام الهيدروليكي للآلة على 25 MPa.
يحتوي خزان الزيت الهيدروليكي الكبير على سعة تصل إلى 5000 لتر تقريبًا. هناك حاجة إلى حوالي 4500 لتر من الزيت الهيدروليكي المناسب للعمل العادي.
يتم تثبيت جهاز تبريد مياه GLB-25 للسيطرة على درجة حرارة الزيت الهيدروليكي أثناء التشغيل المستمر.
وينبغي تصميم نظام مياه التبريد النهائي وفقا لدرجة حرارة البيئة المحلية ونوعية المياه وساعات التشغيل.
ويمكن تكوين محولات المعدات الهيدروليكية Y81-QF-630 لمعالجة مختلف مواد الخردة الحديدية الضخمة ، بما في ذلك:
يجب تأكيد صور المواد وأبعاد المواد القصوى وسماكة المواد قبل الإنتاج.
بالنسبة للقطعة الصلبة السميكة جداً أو ذات الحجم الكبير أو عالية القوة، قد تكون هناك حاجة إلى القص المسبق قبل تحميل المواد في آلة التعبئة.
تسمح الغرفة الكبيرة لشركات إعادة التدوير بمعالجة الخردة الضخمة وتقليل المساحة المطلوبة للتخزين.
يمكن تحضير كرات القطع الفولاذية المضغوطة للنقل والتحميل في الفرن وفقًا لمتطلبات حجم ومعدل كثافة مصنع الصلب.
يمكن ضغط حواف لوحات الصلب والقطع الهيكلية ونفايات الإنتاج إلى كرات قابلة للتحكم.
يمكن تضخيم الخردة المعدنية المفتوحة لتحسين تنظيم التخزين وتسهيل تحميلها على الشاحنات أو السفن.
يمكن دمج الآلة في خط إعادة تدوير معدني كبير مع رافعات ومحاملات ونظم وزن ومعدات معالجة الكرات.
الضغط على الخردة الفولاذية الفضفاضة والكبيرة يقلل بشكل كبير من المساحة التي تحتلها المادة.
الأقطاب المستطيلة الموحدة أسهل في الرفع والتراكم والنقل من الخردة غير المنتظمة.
يمكن ترتيب الكرات المنتهية بكفاءة أكبر في المستودعات ومحطات الخردة ومناطق التحميل.
يسهل قطاع الصفائح 700 × 700 ملم وطول الصفائح القابل للتعديل تلبية متطلبات المعالجة المختلفة في خط التداول.
يسمح نظام التحكم عن بعد للمشغل بمراقبة الآلة دون الوقوف مباشرة بجانب غرفة الضغط.
تجعل الغرفة الكبيرة والأسطوانات الهيدروليكية المتعددة والطاقة المثبتة 135 كيلوواط من Y81-QF-630 مناسبة لتطبيقات إعادة تدوير الخردة الصناعية المطالبة.
الأبعاد الإجمالية للآلة هي تقريبا:
9500 × 8555 × 3085 مم
عندما يتم فتح غطاء الغرفة بالكامل، يبلغ ارتفاع الجهاز الإجمالي حوالي:
4660 ملم
مساحة التثبيت الموصى بها هي تقريبا:
10.2 × 9.8 متر
يجب حجز مساحة إضافية:
يجب على العميل إعداد أساس الخرسانة المسلحة وفقًا للرسم النهائي للأساس المقدم بعد تأكيد الطلب.
بسبب أبعاد ووزن Y81-QF-630 الإجمالي ، فإن الآلة مناسبة للشحن بواسطة سفينة حمولة.
تشمل أقسام الشحن الرئيسية:
| قسم الشحن | الحجم التقريبي | الوزن التقريبي |
| جسم الجهاز الرئيسي | 7800 × 4500 × 2900 مم | 53.5 طن |
| الاسطوانة الهيدروليكية الرئيسية | Ø950 × 2600 مم | 6.5 طن لكل قطعة |
| أسطوانتان رئيسيتان | | 13 طن في المجموع |
| المحطة الهيدروليكية | 4500 × 1800 × 2500 مم | 5 طن |
| رأس الضغط الجانبي | 3000 × 1100 × 700 مم | 6.5 طن |
| رأس الضغط الرئيسي | 700 × 700 × 450 مم | 1 طن لكل قطعة |
| رأسين ضغط رئيسيان | | 2 طن في المجموع |
| أسطوانة هيدروليكية جانبية | Ø680 × 4100 مم | 5 طن لكل واحد |
| أسطوانات جانبية | | 10 طن في المجموع |
سيتم تأكيد خطة الشحن النهائية ونقاط الرفع وطريقة التعبئة وفقًا لميناء الوجهة وطريق النقل.
يمكن تخصيص Y81-QF-630 وفقًا لظروف تشغيل العميل.
قد تشمل التخصيصات المتاحة:
يجب تأكيد جميع التخصيصات قبل التصنيع
لتوصية آلة حزم الخردة الصحيحة، يرجى تقديم:
بناءً على هذه المعلومات، يمكن لفريق الهندسة لدينا تقييم ما إذا كان Y81-QF-630 مناسبًا لمشروعك.
مقاسات غرفة الضغط 3500 × 3000 × 1300 ملم.
القطع العرضي القياسي للشفرة هو 700 × 700 ملم. يمكن ضبط طول الشفرة من حوالي 600 إلى 2000 ملم.
بالنسبة لقطع الصلب المناسبة ، يمكن أن يصل كثافة البال إلى 2000 كجم / متر متر على الأقل. تعتمد الكثافة الفعلية على نوع المواد وسماكة الحالة الأولية.
يبلغ إجمالي الطاقة المثبتة 135 كيلوواط ، وتتكون من ثلاثة محركات رئيسية بقوة 45 كيلوواط.
وقت دورة عدم الحمل حوالي 110-120 ثانية. تعتمد القدرة الإنتاجية الفعلية على كفاءة الحمل ونوع الخردة وحجم المواد وطول العلب.
أجل، الآلة تستخدم التحكم الآلي بـ (بي إل سي) وتدعم التحكم عن بعد
يتم تفريغ العربة من مقدمة الآلة بواسطة أسطوانة دوران هيدروليكية.
يجب حساب القدرة الساعية وفقا ل كثافة المواد العميل، وسيلة تحميل، وطول الحزمة ووزن الحزمة المطلوبة.الصور المادية ومتطلبات الإنتاج ضرورية قبل تأكيد القدرة.
نعم، المواصفات القياسية هي 415 فولت، ثلاثي المراحل، 50 هرتز، ويمكن تصميم تشكيلات أخرى من الجهد والتردد حسب بلد الوجهة.
بسبب أبعادها الكبيرة ووزنها الإجمالي حوالي 90 طن ، فإن طريقة الشحن الموصى بها هي سفينة حمولة.
شركة جيانغين هوكي للمعدات المحدودة متخصصة في معدات إعادة تدوير المعادن الهيدروليكية وتقدم حلول مخصصة وفقًا لمواد الخردة الخاصة بالعميلهدف الإنتاج وظروف التشغيل.
قبل أن يوصي فريقنا التقني بالجهاز، يقوم بتقييم نوع المادة، وأبعاد المادة، وحجم الحزمة المستهدفة، وطريقة التحميل والقدرة المطلوبة.
تساعد عملية الاختيار هذه القائمة على المشروع على ضمان أن النظام الهيدروليكي وأبعاد الغرفة ومواصفات البال مطابقة لعملية إعادة التدوير الفعلية للعميل.
الرجاء إرسال لنا صور المواد الخردة، أقصى أبعاد المواد، السعة اليومية المطلوبة، حجم الحزمة وإمدادات الطاقة المحلية.
فريق الهندسة لدينا سوف تقييم متطلباتك وإعداد تكوين آلة مناسبة، الاقتراح التقني والاقتراح لمشروعك.
